Речь идет, видимо, о схеме из Хайнеса?

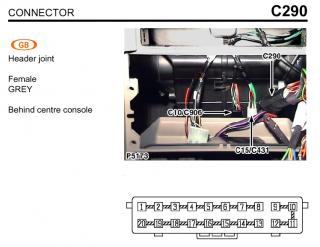

Я так понял, что соединение К109 - это вообще распределенный по всей машине набор перемычек... Тут, скорее надо смотреть по расположению присоединяемых разъемов (в данном случае - 290, клеммы 3 и 5). Ну и дальше проще, смотрим в Рейве - С290, за центральной консолью. Распиновка разъема прилагается.

после ремонта задняя левая дверь не реагировала на ЦЗ думали сгорел замок. проверили все работает. начали смотреть проводку искать разрыв разобрали всё нашли под сиденьем перебило три провода а стольные по жевало после чего-то тяжелого

Замок разбирал?  У меня такая же хрень, но я думаю , что при сборке замка кое что напутал, даже примерно догадываясь где косяк, но разбирать лень , холодно.

Была такая же неисправность с задней дверью, не открывалась с сигналки, а только изнутри ручкой. Лечилось переборкой замка и заменой моторчика, который на отпирание.

не разбирал, но гарантии, что до меня разбирали нету ни какой

Подскажите по поводу разъёмов замка, а то не могу через поиск ничего найти.

Проблема: не открывается/закрывается водительская дверь с пульта (от ключа тоже, но это уже другая проблема). Предыдущий хозяин закрывал через заднюю, ручками.

Понятно, что устал электродвигатель. Я сегодня разобрал замок, там на одном движке стёрлись уже даже не щётки, а железки, на которых они крепились...
Решил заказать весь замок в сборе с разборки, но столкнулся с

Проблемой-2: большая часть замков передней левой двери, что нашёл в продаже, имеют 7 контактов в разъёме, а у меня 8. Расположены так же, просто одного штырька как будто не хватает.
Это с праворульки, возможно...

Вопрос: за что отвечает недостающая клемма? Если купить и поставить такой замок, он будет работать?

Так разбери посмотри, куда провода идут.
На схемах 2002 и 2004 годов на водительской двери задействованы семь пинов.
Три провода на моторы, четыре на контакты.

Тут у нас есть замечательные специалисты, которые это все знают и в лёкую могут объяснить на пальцах зачем нужен 8 пин., но они предпочитают ворчать и ругаться последнее время, вместо совершения каких-либо полезных действий

Столкнулся с этой проблемой.Купил замок 1998г.в.Конструктивно,встаёт в штатное место.Но у меня авто 2001г.в и по разьёму(штырькам),не совсем подходит.Теперь,чтоб закрыть водительскую дверь.,надо вручную тягу на двери,утопить вниз.Только потом,ставить на сигнализацию.Чтоб открыть,снять с сигнализации и с пассажирского места,поднять тягу вверх.Немного гемморойно,но что делать.Видимо,недостающий контакт(штырёк),это управление тягой замка двери.

Совершенно верно.На моём авто водительская дверь без замка.Он на пассажирской двери.При этом авто с левым рулём.На пассажирской есть замок,он без личинки(наследие прежнего владельца).Донорский разьём был снят с водительской двери авто 1998г.в.
Начало эпопеи с замком началась так.  Вынужденная мера при заклинивании замка двери.

Вот. Сверху мой старый, снизу - новый, такого же типоразмера и вольтажа.

Однако, щётки отсутствуют, как класс Долбаные китайцы, на всём экономят

Таки если посмотреть ценники на покупку оптом, да ещё и не на Али, а на более демократичных китайских площадках... То мысль о счастье за вменяемые деньги напрашивается сама собой.
А тот же моторчик, с той же китайской фабрики, но проданный с заводскими штампами в фирменном магазине, будет стоить на порядок дороже. Разумеется, ресурс у него от этого тоже станет больше )

Прежде всего, хочу, чтобы ты писал сообщения не на эмоциях, а обдуманно и взвешенно
Потому как я отвечаю на одно сообщение, а за это время ты его уже три раза исправляешь и меняешь суть. Не диалог получается, а срач.
Сформулируй мысль, не торопись.

Ага, только ты забыл учесть, что она уже с производства снята два десятилетия назад... ) Такие замки уже давно не ставят на Фрилы, откуда взяться новым и свежим - загадка. Да ещё и леворульным.

Мне вообще без разницы - уставшая контрактная то будет запчасть, либо новая китайская. Лишь бы быстрее и с наименьшими затратами получить работоспособный узел.
Сломаться на следующий день может и та, и другая. Как и оригинал. Но эти риски - данность для владельцев старых иномарок, их нужно просто принять, как есть
Ладно, закроем тему.

Отредактировано Timon (2023-02-21 23:47:21)

В общем, купил сегодня за 250 рублей активатор для дверных замков, выковырял оттуда щётки, отнёс тестю (он мастер пайки), чтобы он припаял их к выводам в старом моторчике (просто переставить графит не получится, так как стёрлись даже места его крепления).
По итогу он сказал, что эти щётки - говно, впаял какие-то другие... Но моторчик проверили от блока питания, крутится норм, завтра буду собирать дверь

Если кому интересно, распишу свою дальнейшую битву с замком.

Одной из целей ковыряния в двери было восстановить отпирание с ключа.
Разумеется, хвостовик личинки уже был отпилен какими-то умельцами.

Ладно, думаю, фигня - ща приварю какую-нить железку и обточу болгаркой под крест.
Прикинул по фоткам из инета общую длину, подготовил железку... Но, не тут-то было - хвостовик оказался не стальной, а из сплава типа ЦАМа - не варится, горит зеленоватым пламенем. Я его даже магнитом не проверил, в спешке.

Не прокатило. Ну, нагрузки там, вроде, небольшие... Сделал проточку в этом обрубке, вставил туда ответную медную лопатку, отнёс тестю - он пропаял, чтоб не выпадала вся эта приблуда. Руками не гнётся, роде норм.

Собрал замок, поклацал ключом - работает. Однако, в процессе испытания при провороте с усилием (решил специально придержать замок рукой) хвостовик этот таки обломился. Причём не медяха погнулась, а отлетел кусок исходной пипетки из непонятного сплава...

Фиг с ним. Разобрал замок, выковырял остатки хвостовика. Решил выточить на токарном станке заготовку из нержи, поехал в гараж... а там одной фазы нет. Соответственно, станок не работает нифига.
Тут уже я окончательно психанул, взял болт М6 подходящей длины, просверлил дырку, обточил болгаркой шляпку под крест.

В итоге, вставил этот колхоз в дверь - всё чётко работает
Так что теперь у меня дверь таки отпирается с ключа

У меня не такой. Там только с одного конца крест, а с другого - отверстие, в которое вставляется небольшая трубка.

эта деталь от  ровера  75 , сам центральный замок  очень похож  только  на фриландере  сердцевина  другая  , на ровере тяга  продается  отдельно , за  фриландере  с сердцевиной
