Предыстория и первый год (2007-2008)

Ещё до открытия этой темы вопрос вискомуфты уже звучал на форуме — в более общей теме «Раздатка (IRD), карданы, вискомуфта» (открыта 10.10.2007) и в специализированной теме «Защита вискомуфты и подвесных подшипников».

Первое известное упоминание на форуме — объявление PinSky от 10.10.2007, самого первого поста темы про раздатку: он продавал б/у раздаточную коробку, карданы и вискомуфту, заменив их на новые.

В декабре 2007 всплыл примечательный факт: по свидетельству KVK, сама компания Land Rover (Англия) обратилась к одному из владельцев с просьбой проверить вискомуфту на гарантийном автомобиле, поскольку именно её неисправность приводит к поломкам раздатки — то есть производитель уже тогда официально признавал эту причинно-следственную связь.

Тогда же, в ноябре-декабре 2007, в отдельной теме родился первый известный DIY-проект, защищающий узел от внешних повреждений — самодельная защита вискомуфты и подвесных подшипников от повреждений при офф-роуде (камни, грязь), с наглядным фотосравнением: подшипник, разбитый без защиты, и штатный вид узла под ней. shataylo и KVK позже (2009) дополнили эту тему инструкцией по самостоятельному изготовлению такой защиты из подручных материалов (уголок, электроды, болгарка) — крепится на те же болты, что и штатный кронштейн подвесного подшипника.

Также в апреле 2008 shataylo дал историческую справку: сам принцип вязкостной муфты был придуман более 40 лет назад (на момент 2008 года) британским инженером Фергюсоном (Ferguson) — то есть используемый в Freelander узел отнюдь не уникальная разработка Land Rover, а применение известного и проверенного временем инженерного решения.

━━━━━━━━━━━━━━━━━━━━

Тема началась 19.01.2008 с вопроса Muguchik: загудела раздатка, в сливной пробке обнаружена металлическая стружка. Дилерский совет по первичной диагностике был прост: поддомкратить заднее колесо, включить 1-ю передачу, снять с ручника и попробовать провернуть колесо руками — тяжело или совсем не крутится, значит муфта неисправна.

Этот совет оказался неполным, и участники сами его уточнили чуть позже: freela и Aleks обратили внимание, что муфта неисправна в двух противоположных случаях — либо колесо не крутится вовсе (клин), либо, наоборот, крутится совершенно свободно, без всякого сопротивления (это значит, жидкость из муфты вытекла). Норма — среднее между этими крайностями: колесо крутится, но с заметным усилием.

За первый год вокруг темы собрался костяк опытных участников — KVK, PinSky, Roman, allexej, sea.privat, Serega, Serg812 — которые методично разобрали, что вообще такое вискомуфта и как её проверять.

Базовое объяснение устройства муфты shataylo дал уже на второй день темы — оно так и осталось опорным на годы вперёд.

Диагностика на ходу: KVK и PinSky независимо подтвердили практикой признак — тяжёлый, "деревянный" ход руля при развороте передних колёс до упора (вперёд и назад) — верный признак заклинившей муфты; после её замены симптом пропадает.

Диагностика мелом: параллельно распространился метод меловых меток на карданных валах по обе стороны от муфты — если после нескольких оборотов колеса метки расходятся, муфта исправна. Метод рабочий, но чувствительный к тому, где именно ставить метки — путаница здесь встречалась не раз.

Первые попытки самостоятельного ремонта разделились на два пути, и результат у них получился разным.

Первый путь — полная замена муфты альтернативным узлом (второй раздаткой от Москвича) — закончился неудачей. Сам автор идеи честно отчитался о результате: узел встал "как родное", но появились посторонние шумы от раздатки и моста и вибрация на скорости от 90 км/ч. Итоговый вывод автора эксперимента: конструкция годится только для медленной езды по грязи, не для постоянной эксплуатации. Отрицательный результат здесь не менее ценен, чем положительный — он убережёт других от повторения той же переделки без предупреждения.

Второй путь — не менять муфту целиком, а вскрыть заклинившую намертво муфту и убрать часть внутренних дисков, чтобы она хотя бы начала проворачиваться.

Разборка заклинившей муфты — фотоотчёт Tihomirov (посты фактически публиковал Serg812 из-за проблем со входом в аккаунт Tihomirov), ноябрь 2008.

Способ вернул муфте подвижность, но у него сразу нашлись скептики, усомнившиеся, сохраняет ли муфта после такой операции полноценную функцию блокировки, а не просто постоянно проскальзывает. Забегая вперёд: более поздний пост в теме (2009, от участника, исключённого из проекта восстановления по правилам методологии) подвёл этому подходу окончательный итог: "все попытки закончились неудачей, иногда муфта работала, но очень недолго". Как разовая диагностическая мера — проверить, жива ли сама раздатка — способ применялся; сам Tihomirov прямо констатировал:

Как постоянный ремонт способ не подтвердился ни разу за всю историю темы.

Уже в первый год темы прозвучали и первые технические справки, ставшие опорными на годы вперёд: OEM-номер TOR100020 Qwerty, производитель узла — GKN Driveline KVK (в другом источнике того же периода назван Hardy Spicer — оба названия встречаются в архиве, не разрешено, какое точнее), и наблюдение, что заклинившая муфта довольно быстро выводит из строя саму раздатку — так что тянуть с диагностикой не стоит.

Показательный ранний случай (февраль 2008) подтвердил эту связь ещё жёстче: PinSky описал историю знакомого, у которого стук при развороте руля не прошёл даже после замены целой раздатки на новую — источником оказались одновременно заклинившая муфта И изношенные карданы, и лишь замена всех трёх узлов разом убрала стук. Практический вывод: при характерном стуке недостаточно менять только раздатку — муфту и карданы стоит проверять и менять в комплексе.

Иллюстрация к диагностике на ходу — Romario описывает характерную "тяжесть" при вывернутом руле, февраль 2008.

Точные цифры и разрешённые споры

Момент затяжки муфты — долгое время в теме путали два разных измерения, пока участники не свели их в одну картину.

Расчёт момента по заводским данным — KVK, сентябрь 2010.

Заводская цифра из английского мануала (7 кг силы на плече 780 мм) даёт 53,51 Н·м момента страгивания на самом валу муфты. Через передаточное число заднего редуктора (~3,19-3,21:1) это превращается примерно в 170 Н·м на колесе — и хорошо совпадает с независимым эталонным замером Roman: реальный домкратный тест ключом показал начало проворота чуть больше 200 Н·м, на 250 Н·м уже заметно тяжелее. Этот замер Roman стал опорной цифрой, на которую в дальнейшем ссылалась вся тема.

Отдельно от момента страгивания статичной муфты — заводские цифры момента на уже заблокированной вращающейся муфте (другой тип измерения): максимум 440 Н·м (325 фунт-фут) при 75 об/мин, минимум 360 Н·м (265) при 75 об/мин. Путать эти два измерения между собой не стоит — это принципиально разные величины.

Объём заправки и способ дозирования — два подтверждённых равноценных варианта:
— Без разборки (метод oleza) — около 140-155 мл на полностью промытую "пустую" муфту.
— С полной разборкой (вариант yuri) — расход больше, порядка 300-350 мл.
Оба варианта дают близкий итоговый момент (~50 Н·м) и оба подтверждены полевыми испытаниями.

Подтверждение объёма от участника smartdriver, процитировано oleza: "сегодня заправил муфту - зашло около 120 грамм, после заправки момент на прокручивание около 50Нм" — октябрь 2010.

Каталожный номер муфты в теме упоминался в двух вариантах, которые друг другу противоречат и ни разу не были переподтверждены третьим источником: TOR100020 и TOR000010. Даём оба варианта, выбор — на усмотрение читателя при заказе детали.

Долгое время в теме обсуждалось, что именно заставляет силикон густеть внутри муфты при пробуксовке:

Удачную бытовую аналогию, снимающую это противоречие, предложил onigo:

⭐⭐ Финальную точку в этом споре поставила дословная цитата из оригинального руководства по ремонту Land Rover RAVE, которую нашёл freela:

Это авторитетный первоисточник, закрывающий спор, тянувшийся через весь 2009-2010 год: жидкость густеет не от нагрева, а от скорости сдвига дисков относительно друг друга. Именно поэтому в качестве рабочей жидкости и была выбрана ПМС — её вязкость устойчива к перепадам температуры в широком диапазоне, нагрев сам по себе ей не мешает работать корректно. Разогрев узла — не причина блокировки, а следствие трения при пробуксовке, и одновременно враг муфты при чрезмерном или длительном перегреве (коробит диски, как отмечал onigo выше).

Открытый вопрос, честно оставленный в теме без ответа: почему итоговый момент получается примерно одинаковым что при заливке менее вязкой ПМС (например ПМС-200), что при куда более вязкой ПМС-10000? Правдоподобная, но не проверенная экспериментально версия: из-за высокой вязкости густого ПМС физически закачивается меньший объём, что и компенсирует разницу в вязкости. Тема сама не выдаёт эту версию за доказанный факт — оставляем так же и здесь.

География снабжения и сеть взаимопомощи

Отдельная причина, почему метод "промывка + ПМС" стал по-настоящему массовым, а не остался локальным лайфхаком одного города — вокруг него сложилась настоящая сеть взаимопомощи форумчан по всей стране.

Изначально ПМС-10000 была найдена и опробована в Санкт-Петербурге. К 2011 году точки, где жидкость можно было купить, подтверждённо появились уже в нескольких крупных городах:

Москва, Екатеринбург (сеть "Пента"), позже — Ростов-на-Дону ("Пента Дон") и Сибирь ("Пента Енисей"). Для тех городов, где своей точки продажи не было, oleza и KVK лично помогали с пересылкой жидкости в регионы.

Но главным узлом этой сети стал сам oleza. К 2011 году его помощь форумчанам выросла из соседской услуги в полноценный удалённый сервис: желающие присылали свою вискомуфту по почте из других городов, oleza промывал и заправлял её у себя и высылал обратно — уже за небольшую оплату работы, но по сути на некоммерческой, дружеской основе.

Это не разовая любезность, а реально масштабированная на всю страну помощь — то самое, о чём одобрительно писал в теме pir-ani:

Конкретные адреса, телефоны и цены за прошедшие полтора десятка лет, разумеется, устарели и здесь не приводятся — важен сам факт: то, что начиналось как единичная идея в 2009-м, к 2011 году превратилось в отлаженную, доступную практически всей стране технологию с работающей сетью взаимопомощи вокруг неё.

После восстановления этой темы было решено сделать её полным справочником по вискомуфте. Поэтому далее здесь будут появляться сжатые выжимки информации о вискомуфте, собранной по всему форуму, а так же и из других возможных и полезных источников.

Хамп-эффект и переполнение муфты: официальные данные и практика

Тема-продолжение «Вискомуфта- что это за зверь.» добавила то, чего не хватало в первой теме, — прямую цитату производителя и живой пример её применения.

Официальное объяснение. afgan нашёл на сайте GKN описание того самого эффекта, из-за которого муфту не стоит заливать под завязку:

Иными словами: жидкость нагревается на ходу, расширяется, и при полной заливке объём становится избыточным — муфта уходит в ложный клин не из-за поломки, а из-за банального перелива.

Тут же, буквально через день, сам afgan на практике подобрал нужный объём методом проб: нагрел муфту до блокировки, слил 5 кубиков — привод пропал совсем; долил 2 кубика обратно — стало почти в норме:

Официальная таблица растворимости. В том же обсуждении DM_FREEL опубликовал таблицу растворимости силиконовых жидкостей с сайта производителя ПМС (pms200.ru/pms_solubility.htm) — полные растворители: бензин, дизтопливо, керосин, трихлорэтилен, скипидар и другие; частичные — ацетон, этанол; вода не растворяет вообще. Самый сильный источник по растворителям во всей теме.

Более серьёзное предупреждение. Перелив — не всегда просто тугой ход. Maslav сообщил случай, когда перелив физически расколол корпус муфты по сварному шву. Форум в итоге сошёлся на практическом диапазоне заполнения 70-90% от полного объёма (обобщил YG) — не "под завязку".

Живое подтверждение спустя два года. Весной 2013-го Skudetto независимо столкнулся с тем же самым эффектом на собственной машине: залил муфту "под завязку" зимой — всё было в норме по морозу; с потеплением муфта начала подклинивать после 5-10 км пробега (вибрации, "козление" на поворотах, глохла при развороте на месте). Вскрыл заглушку — ПМС полезла наружу сама под давлением; слил суммарно 7-9 мл — проблема ушла полностью:

Видео этой же муфты после устранения проблемы. Ровно та же логика, что и в цитате GKN двумя годами раньше, — только проверенная на собственной машине.

Похожий случай нашёлся и в третьей части истории — только симптом был другим. Steel_Woodcutter на пробеге 200 000 столкнулся со стуком и ударами именно в КРУТЫХ ПОВОРОТАХ на малой передаче — грешил на крестовины и подвесные, перепробовал всё. Оказалось — перелив: стравил 5-6 куб. см через заглушку, и симптом исчез мгновенно. Его вывод: стук именно в повороте — повод в первую очередь проверить муфту, даже если она не в полном клине.

Кстати о цифрах: ранее в теме встречались два разных числа про распределение момента между осями — 0.8% и 5-7%. Похоже, что это НЕ противоречие, а два разных параметра: 0.8% — это доля рассинхрона угловых скоростей от разницы передаточных чисел редукторов; 5-7% — доля крутящего момента, которая идёт на задний мост уже при равных скоростях осей, до всякой пробуксовки (по технической статье, процитированной дрелинганом).

Ещё один спусковой крючок для хамп-режима, не связанный с переливом: заниженное давление в одной из шин само по себе может спровоцировать неожиданное включение хамп-блокировки (за счёт постоянной разницы в скорости вращения колеса) и через это — ударную нагрузку на редуктор и раздатку, даже если сама муфта полностью исправна. Простой практический вывод: следить за давлением во всех четырёх шинах — это не только про экономию резины, но и про здоровье муфты и раздатки.

Практические приёмы: дозаправка, герметизация, тест без ключа

Ещё несколько находок из темы-продолжения, которые упрощают жизнь тем, кто ремонтирует муфту своими руками.

Вот как это выглядит на практике — самодельный стенд Alex@ndr (бензонасос, штуцеры со штатной иглой инжектора ВАЗ, бензостойкие шланги), собранный ещё в первый день этой темы-продолжения:

Стенд для промывки и результат его работы — Alex@ndr, сентябрь 2011.

А вот набор инструментов Romano для той же операции — у каждого мастера свой вариант, суть одна:

"Мой набор промывки..." — Romano, апрель 2013.

Промывка не снимая муфту с машины ("клизма стоя") — метод, который в этой теме-продолжении распространился и стал массовым. alex79 показал, как это выглядит на практике — для удобства прокручивал переднее колесо, залил ПМС-10000 прямо на месте:

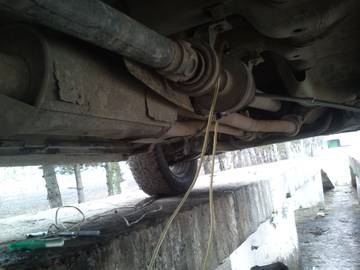

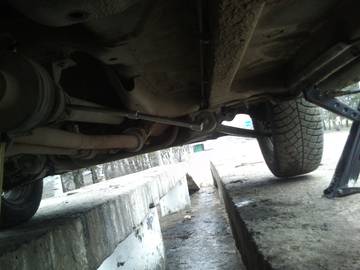

Промывка и заправка без снятия муфты с машины — alex79, апрель 2013.

⚠️ Важная деталь безопасности для этого метода (из отдельной темы про этот же способ): перед тем как заводить двигатель с вывешенным крутящимся колесом, нужно отключить АБС — иначе система попытается притормаживать быстро вращающееся колесо. Romano скидывал разъём блока АБС (аккуратно — разъём хрупкий) либо вынимал предохранитель. Расход бензина на промывку этим методом — около 5 литров, со сменой на чистый 3-4 раза. Тот же Romano приводит альтернативный вариант резьбы под штуцер — М8×1,25 (сверло 6,7-7,2 мм, тормозной штуцер ВАЗ с выбитым шариком) вместо стандартного М6 — тоже рабочий вариант, если такой штуцер проще найти.

Дозаправка без полной разборки. Когда усилие проворота слабое, но полностью промывать и переливать не хочется — можно доуплотнить объём через масленку (штуцер для шприца), вкрученную в одно из отверстий. Geolog применил этот способ на уже стоящей на машине муфте — усилие выросло с ~40 до ~80 Н·м, поведение в грязи заметно улучшилось:

⚠️ Важная оговорка, всплывшая позже в третьей части истории: масленка надёжна только как ВРЕМЕННЫЙ инструмент на время самой закачки (вкрутил — залил — выкрутил), но не как постоянная заглушка. Дмитрий Н предупреждает — торчащая масленка может физически оторваться на бездорожье. Sergey333 поставил масленки постоянно — два дня всё работало, потом ПМС начала утекать, при третьей закачке под давлением брызнула струёй. Дословный вывод: "маслёнки нихера не держат!" После замены на обычные болты с герметиком проблема ушла.

Финальные штрихи при заливке. oleza дал два практических совета: под конец заливки ПМС-10000 продавить ещё немного жидкой фракции наружу и только потом глушить отверстия; а если муфта сухая и ПМС густая — специально оставить немного воздуха под заглушками, не забивать под ноль.

Герметизация заглушек. Резьбового герметика не всегда достаточно — под внутренним давлением муфты заглушку может понемногу выдавливать. Из третьей части истории набрался целый спектр рабочих решений:

— Kaluzhanin40rus в итоге решил заглушками с КОНИЧЕСКОЙ резьбой (1/8", как в гидравлике) — "всё стало ок! всё сухо". Алексей Юдин подтверждает — коническая резьба без герметика держит гидравлику до 400 атм.
— Палыч76 использует короткие болты М6 с плоской шайбой и прокладкой (кожа/отожжённая медь/свинец) под шайбу — "уже год катаюсь, всё супер". Geolog подтверждает — обрезиненные шайбы от кровельных саморезов тоже держат. Тот же Палыч76 также успешно промазывал заглушки снаружи двухкомпонентным эпоксидным клеем (Poxipol или аналог), дополнительно к резьбовому герметику.
— Более простой вариант без токарки — обычный болт + контргайка, при необходимости герметик или прокладка под гайку.
— Анаэробный резьбовой герметик и эпоксидка — результат СПОРНЫЙ: у одних держит, у других течёт даже после зачистки и обезжиривания — не универсальное решение, лучше как дополнение к механическому уплотнению, а не единственная мера.
— ⛔ Заварка заглушек наглухо — отговорено oleza: слишком высокий риск запороть корпус муфты, может просто не получиться.

Дешёвая альтернатива резьбовым заглушкам. Вместо покупки винтов andrey808 предложил простой приём: разбить старый подшипник 202-й серии, забить в отверстия два шарика от него намертво и закернить — держит не хуже резьбовой пробки.

Тест момента без динамометрического ключа. Если ключа нет под рукой — cartmannn предложил простую замену: труба длиной 1 метр, надетая на баллонник, на конец подвешивается 5-литровая канистра с водой — если труба пошла вниз, это соответствует примерно 55 Н·м на колесе (эталон новой муфты). Не такая точность, как у настоящего ключа, но достаточно для быстрой прикидки.

Течь через сальник — открытый вопрос. Отдельная, не до конца решённая проблема — ПМС (особенно менее вязкая ПМС-1000) может со временем начать сочиться через штатный сальник переднего конца муфты. Полноценного проверенного ремонта в теме не появилось, но timuratr предложил идею: запрессовать новую втулку и поставить дополнительный сальник снаружи корпуса, не распиливая муфту. ⚠️ Идея, а не готовый проверенный рецепт.

Кросс-брендовый контекст. В тему заглянул Dr.Roman, механик, специализирующийся на Renault RX4 — платформе со схожей, но конструктивно другой (обслуживаемой) вязкостной муфтой, и поделился развёрнутой методикой ремонта для своей платформы:

⚠️ Конструкция муфты Freelander (сварной цельный корпус без сервисного отверстия) этот метод впрямую не поддерживает — участники разобрали предложение подробно и сошлись, что оно информативно для сравнения, но не применимо напрямую к нашей муфте.

Ещё одна контрольная цифра. Geolog лично замерил гарантированно заводскую, невскрытую муфту (авто 2006 г.в.) — 80-90 Н·м на колесе, хорошо согласуется с цифрами, уже опубликованными в справочной карточке.

Диагностика: хруст после промывки, ложные тесты, вибрация на трассе

Ещё одна тема из третьей части истории — как не спутать реальную проблему муфты с чем-то другим, и как не обмануться неправильно поставленным тестом.

Хруст внутри муфты после промывки — не нормальная тугость, а повод насторожиться. YG промывал муфту пять дней бензином, дождался идеально чистой промывочной жидкости, но проворот остался тяжёлым, а внутри появился скрежет и "похрюкивания":

Сообщество разобрало случай однозначно. ersai предположил повреждение дисков. oleza посоветовал искать другую муфту, а эту использовать только временно на ПМС-1000 или густом масле. IIpuzpak возразил против самого слова "временно": "что временно, то постоянно, лучше на передке, быстрее купишь и меньше гемора со снятием кардана". Итог: если после полной промывки чистым растворителем хруст остаётся — дальше мыть бесполезно, дело в механике (погнутый вал или деформированные диски), а не в остатках геля.

Тест с четырьмя вывешенными колёсами не работает. DarkSerpent предложил проверять муфту, вывесив все четыре колеса разом и прокручивая одно переднее — по его логике, заднее должно подключаться с задержкой. Dimon Popoff поправил: в такой схеме карданный вал вообще не крутится — переднее колесо просто крутит второе переднее в обратную сторону через дифференциал, а на кардан момент не идёт совсем:

Валидный тест — только с вывешенной задней осью (или одним задним колесом), как уже описано в основном FAQ-ответе про проверку муфты.

Вибрация на трассовой скорости — почти никогда сама муфта. Устойчивый консенсус нескольких участников: плавная вибрация на скорости 80-130 км/ч почти всегда связана с другими узлами — балансировкой колёс, подушками заднего редуктора, износом крестовин, разницей резины перед/зад:

Romano поймал именно такой случай на себе — вибрация на 120-130 км/ч пропала после банальной балансировки колёс (нашли вмятины на передних шинах), к муфте отношения не имела вообще.
